防烟排烟系统的联动控制设计规范

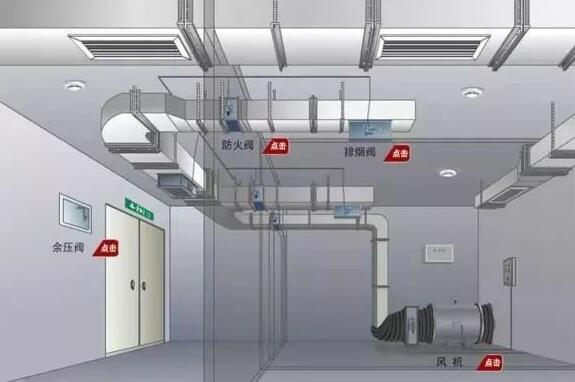

　　4.5.1 防烟系统的联动控制方式应符合下列规定：
1.应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为送风口开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。

2.应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号，作为电动挡烟垂壁降落的联动触发信号，并应由消防联动控制器联动控制电动挡烟垂壁的降落。

4.5.2 排烟系统的联动控制方式应符合下列规定：
1.应由同一防烟分区内的两只独立的火灾探测器的报警信号，作为排烟口、排烟窗或排烟阀开启的联动触发信号，并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启，同时停止该防烟分区的空气调节系统。

2.应由排烟口、排烟窗或排烟阀开启的动作信号，作为排烟风机启动的联动触发信号，并应由消防联动控制器联动控制排烟风机的启动。

4.5.3 防烟系统、排烟系统的手动控制方式，应能在消防控制室内的消防联动控制器上手动控制送风口、电动挡烟垂壁、排烟口、排烟窗、排烟阀的开启或关闭及防烟风机、排烟风机等设备的启动或停止，防烟、排烟风机的启动、停止按钮应采用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制防烟、排烟风机的启动、停止。
4.5.4 送风口、排烟口、排烟窗或排烟阀开启和关闭的动作信号，防烟、排烟风机启动和停止及电动防火阀关闭的动作信号，均应反馈至消防联动控制器。
4.5.5 排烟风机入口处的总管上设置的 280℃ 排烟防火阀在关闭后应直接联动控制风机停止，排烟防火阀及风机的动作信号应反馈至消防联动控制器。
条文说明
4.5 防烟排烟系统的联动控制设计
4.5.1 加压送风口的联动控制在本规范修订之前，并没有明确防火分区内哪个部位的感烟火灾探测器动作联动加压送风口的开启，大多数采用靠近疏散楼梯间的感烟火灾探测器的动作信号联动送风口。而本次修订明确规定，送风口所在防火分区内设置的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮报警信号的“与”逻辑联动送风口开启并启动加压送风机。通常加压风机的吸气口设有电动风阀，此阀与加压风机联动，加压风机启动，电动风阀开启；加压风机停止，电动风阀关闭。
4.5.2 排烟系统在自动控制方式下，同一防烟分区内两只独立的火灾探测器或一只火灾探测器与一只手动报警按钮报警信号的“与”逻辑联动启动排烟口或排烟阀。通常联动排烟口或排烟阀的电源为直流24V ，此电源可由消防控制室的直流电源箱提供，也可由现场设置的消防设备直流电源提供，为了降低线路传输损耗，建议尽量采用现场设置消防设备直流电源的方式供电。串接排烟口的反馈信号应并接，作为启动排烟机的联动触发信号。
本文节选自火灾自动报警系统设计规范 GB50116-2013 >
