各种消防管径的应用范围

DN10

GB50084-2017第8.0.12 干式系统、预作用系统的供气管道，采用钢管时，管径不宜小于15mm;采用铜管时，管径不宜小于10mm。

GB50261-2017当喷头的公称直径小于10mm时，应在配水干管或配水管上安装过滤器

DN15

GB50974-2014第7.4.14 住宅户内宜在生活给水管道上预留一个接DN15消防软管或轻便水龙的接口。

GB50261-2017第5.3.4 干式报警阀组的安装应符合下列要求：1应安装在不发生冰冻的场所。2安装完成后，应向报警阀气室注入高度为50mm~100mm的清水。3充气连接管接口应在报警阀气室充注水位以上部位，且充气连接管的直径不应小于15mm;止回阀、截止阀应安装在充气连接管上。

DN20

GB50261-2017第5.4.4 水力警铃应安装在公共通道或值班室附近的外墙上，且应安装检修、测试用的阀门。水力警铃和报警阀的连接应采用热镀锌钢管，当镀锌钢管的公称直径为20mm时，其长度不宜大于20m;安装后的水力警铃启动时，警铃声强度应不小于70dB。

DN25

GB50084-2017第8.0.10 短立管及末端试水装置的连接管，其管径不应小于25mm。

DN32

GB50974-2014第5.2.6 高位消防水箱应符合下列规定：

进水管的管径应满足消防水箱8h充满水的要求，但管径不应小于DN32，进水管宜设置液位阀或浮球阀;

DN50

GB50261-2017第5.1.12 螺纹连接应符合下列要求：当管道变径时，宜采用异径接头;在管道弯头处不宜采用补芯，当需要采用补芯时，三通上可用1个，四通上不应超过2个;公称直径大于50mm的管道不宜采用活接头

GB50261-2017第5.1.15当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，且防晃支架的间距不宜大于15m;当管道改变方向时，应增设防晃支架。

DN65

GB50974-2014第5.1.11 一组消防水泵应在消防水泵房内设置流量和压力测试装置，并应符合下列规定：每台消防水泵出水管上应设置DN65的试水管，并应采取排水措施。

GB50974-2014第7.4.2 室内消火栓的配置应符合下列要求：

应采用DN65室内消火栓，并可与消防软管卷盘或轻便水龙设置在同一箱体内;

DN75

GB50974-2014第9.3.1 消防给水系统试验装置处应设置专用排水设施，排水管径应符合下列规定：

自动喷水灭火系统等自动水灭火系统末端试水装置处的排水立管管径，应根据末端试水装置的泄流量确定，并不宜小于DN75;

DN100

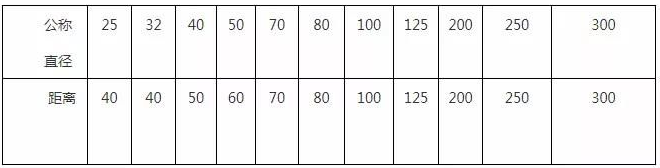

GB50261-2017第5.1.14 管道的安装位置应符合设计要求。当设计无要求时，管道的中心线与梁、柱、楼板等的最小距离应符合表5.1.14的规定。公称直径大于或等于100mm的管道其距离顶板、墙面的安装距离不宜小于200mm

GB50261-2017第6.1.10冲洗直径大于100mm的管道时，应对其死角和底部进行敲打，但不得损伤管道GB50974-2014第4.3.3 消防水池的给水管应根据其有效容积和补水时间确定，补水时间不宜大于48h，但当消防水池有效总容积大于2000m?时，不应大于96h。消防水池进水管管径应计算确定，且不应小于DN100。

GB50974-2014第5.2.6 高位消防水箱应符合下列规定：

溢流管的直径不应小于进水管直径的2倍，且不应小于DN100，溢流管的喇叭口直径不应小于溢流管直径的1.5倍～2.5倍;高位消防水箱出水管管径应满足消防给水设计流量的出水要求，且不应小于DN100;

GB50974-2014第8.1.4 室外消防给水管网应符合下列规定：

管道的直径应根据流量、流速和压力要求经计算确定，但不应小于 DN100;

GB50974-2014第8.1.5 室内消防给水管网应符合下列规定：

室内消防管道管径应根据系统设计流量、流速和压力要求经计算确定;室内消火栓竖管管径应根据竖管最低流量经计算确定，但不应小于DN100。

GB50974-2014第9.3.1 消防给水系统试验装置处应设置专用排水设施，排水管径应符合下列规定：报警阀处的排水立管宜为DN100;减压阀处的压力试验排水管道直径应根据减压阀流量确定，但不应小于DN100。

DN150

GB50974-2014第5.1.12 消防水泵吸水应符合下列规定：消防水泵的吸水管穿越消防水池时，应采用柔性套管;采用刚性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150。

GB50974-2014第7.2.2 市政消火栓宜采用直径DN150的室外消火栓，并应符合下列要求。1室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口;2室外地下式消火栓应有直径为100mm和65mm的栓口各一个。

GB50974-2014第8.1.1 当市政给水管网设有市政消火栓时，应符合下列规定：

1. 设有市政消火栓的市政给水管网宜为环状管网，但当城镇人口小于2.5万人时，可为枝状管网;

2 .接市政消火栓的环状给水管网的管径不应小于DN150，枝状管网的管径不宜小于DN200。当城镇人口小于2.5万人时，接市政消火栓的给水管网的管径可适当减少，环状管网时不应小于DN100，枝状管网时不宜小于DN150;

DN200

GB50974-2014第7.2.9 严寒地区在城市主要干道上设置消防水鹤的布置间距宜为1000m，连接消防水鹤的市政给水管的管径不宜小于DN200。

GB50261-2017第7.2.5雨淋阀调试宜利用检测、试验管道进行。自动和手动方式启动的雨淋阀，应在15s之内启动;公称直径大于200mm的雨淋阀调试时，应在60s之内启动。雨淋阀调试时，当报警水压为0.05MPa时，水力警铃应发出报警铃声

DN250

GB50974-2014第 5.1.13消防水泵吸水管的直径小于DN250时，其流速宜为1.0m/s～1.2m/s;直径大于DN250时，宜为1.2m/s～1.6m/s; 消防水泵出水管的直径小于DN250时，其流速宜为1.5m/s～2.0m/s;直径大于DN250时，宜为2.0m/s～2.5m/s;

DN300

GB50974-2014第 5.1.13消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆阀门时应设有开启刻度和标志;当管径超过DN300时，宜设置电动阀门;消防水泵的出水管上应设止回阀、明杆闸阀;当采用蝶阀时，应带有自锁装置;当管径大于DN300时，宜设置电动阀门

管道的选择

GB50974-2014第8.2.5 埋地管道当系统工作压力不大于1.20MPa时，宜采用球墨铸铁管或钢丝网骨架塑料复合管给水管道;当系统工作压力大于1.20MPa 小于1.60MPa时，宜采用钢丝网骨架塑料复合管、加厚钢管和无缝钢管;当系统工作压力大于1.60MPa时，宜采用无缝钢管。钢管连接宜采用沟槽连接件(卡箍)和法兰，当采用沟槽连接件连接时，公称直径小于等于DN250的沟槽式管接头系统工作压力不应大于2.50MPa，公称直径大于或等于DN300的沟槽式管接头系统工作压力不应大于1.60MPa。
